Linux驱动开发快速入门——字符设备驱动

发表于 更新于 分类于
本文字数： 16k 阅读时长 ≈ 27 分钟

前言

笔者使用开发板型号：正点原子的IMX6ULL-alpha开发板。ubuntu版本为：20.04。写此文也是以备忘为目的。

字符设备驱动

本小结将以直接操作寄存器的方式控制一个LED灯，可以通过read系统调用可以获取灯的状态（开/关）；通过write系统调用可以控制灯的开关。

LED原理图如下：

从图中可以了解到，我们需要控制LED0所接的GPIO口输出低电平可以点亮led灯，输出高电平可以关闭led灯。查手册得知LED0对应为GPIO1_IO03。

驱动程序如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
#define LED_MAJOR		200		/* 主设备号 */
#define LED_NAME		"led" 	/* 设备名字 */

#define LEDOFF 	0				/* 关灯 */
#define LEDON 	1				/* 开灯 */
#define LEDSTA  3               /* 获取开关灯状态 */

/* 寄存器物理地址 */
#define CCM_CCGR1_BASE				(0X020C406C)
#define SW_MUX_GPIO1_IO03_BASE		(0X020E0068)
#define SW_PAD_GPIO1_IO03_BASE		(0X020E02F4)
#define GPIO1_DR_BASE				(0X0209C000)
#define GPIO1_GDIR_BASE				(0X0209C004)

/* 映射后的寄存器虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;

int led_switch(u8 sta) {
    int rt = -1;
	u32 val = 0;
	if (sta == LEDON) {
		val = readl(GPIO1_DR);
		val &= ~(1 << 3);
		writel(val, GPIO1_DR);
        rt = LEDON;
	} else if (sta == LEDOFF) {
		val = readl(GPIO1_DR);
		val|= (1 << 3);
		writel(val, GPIO1_DR);
        rt = LEDOFF;
	} else {
        val = readl(GPIO1_DR);
        rt = val & (1 << 3) ? LEDOFF : LEDON;
    }
    return rt;
}

static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt) {
	int retvalue;
	unsigned char databuf[1];
	unsigned char ledstat;

    retvalue = led_switch(LEDSTA);
    if (retvalue < 0) {
        retvalue = -EIO;
        goto error;
    }
    databuf[0] = retvalue;
	retvalue = copy_to_user(buf, databuf, cnt);

error:
	return retvalue;
}

static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt) {
	int retvalue;
	unsigned char databuf[1];
	unsigned char ledstat;

	retvalue = copy_from_user(databuf, buf, cnt);
	if(retvalue < 0) {
		printk("kernel write failed!\r\n");
		return -EFAULT;
	}

	ledstat = databuf[0];		/* 获取状态值 */

	if(ledstat == LEDON) {
		led_switch(LEDON);		/* 打开LED灯 */
	} else if(ledstat == LEDOFF) {
		led_switch(LEDOFF);		/* 关闭LED灯 */
	}
	return 0;
}

/* 设备操作结构体 */
static struct file_operations led_fops = {
	.owner = THIS_MODULE,
	.read = led_read,
	.write = led_write,
};

static int __init led_init(void) {
	int retvalue = 0;
	u32 val = 0;

	/* 初始化LED */
	/* 1、寄存器地址映射 */
  	IMX6U_CCM_CCGR1 = ioremap(CCM_CCGR1_BASE, 4);
	SW_MUX_GPIO1_IO03 = ioremap(SW_MUX_GPIO1_IO03_BASE, 4);
  	SW_PAD_GPIO1_IO03 = ioremap(SW_PAD_GPIO1_IO03_BASE, 4);
	GPIO1_DR = ioremap(GPIO1_DR_BASE, 4);
	GPIO1_GDIR = ioremap(GPIO1_GDIR_BASE, 4);

	/* 2、使能GPIO1时钟 */
	val = readl(IMX6U_CCM_CCGR1);
	val &= ~(3 << 26);	/* 清楚以前的设置 */
	val |= (3 << 26);	/* 设置新值 */
	writel(val, IMX6U_CCM_CCGR1);

	/* 3、设置GPIO1_IO03的复用功能，将其复用为
	 *    GPIO1_IO03，最后设置IO属性。
	 */
	writel(5, SW_MUX_GPIO1_IO03);

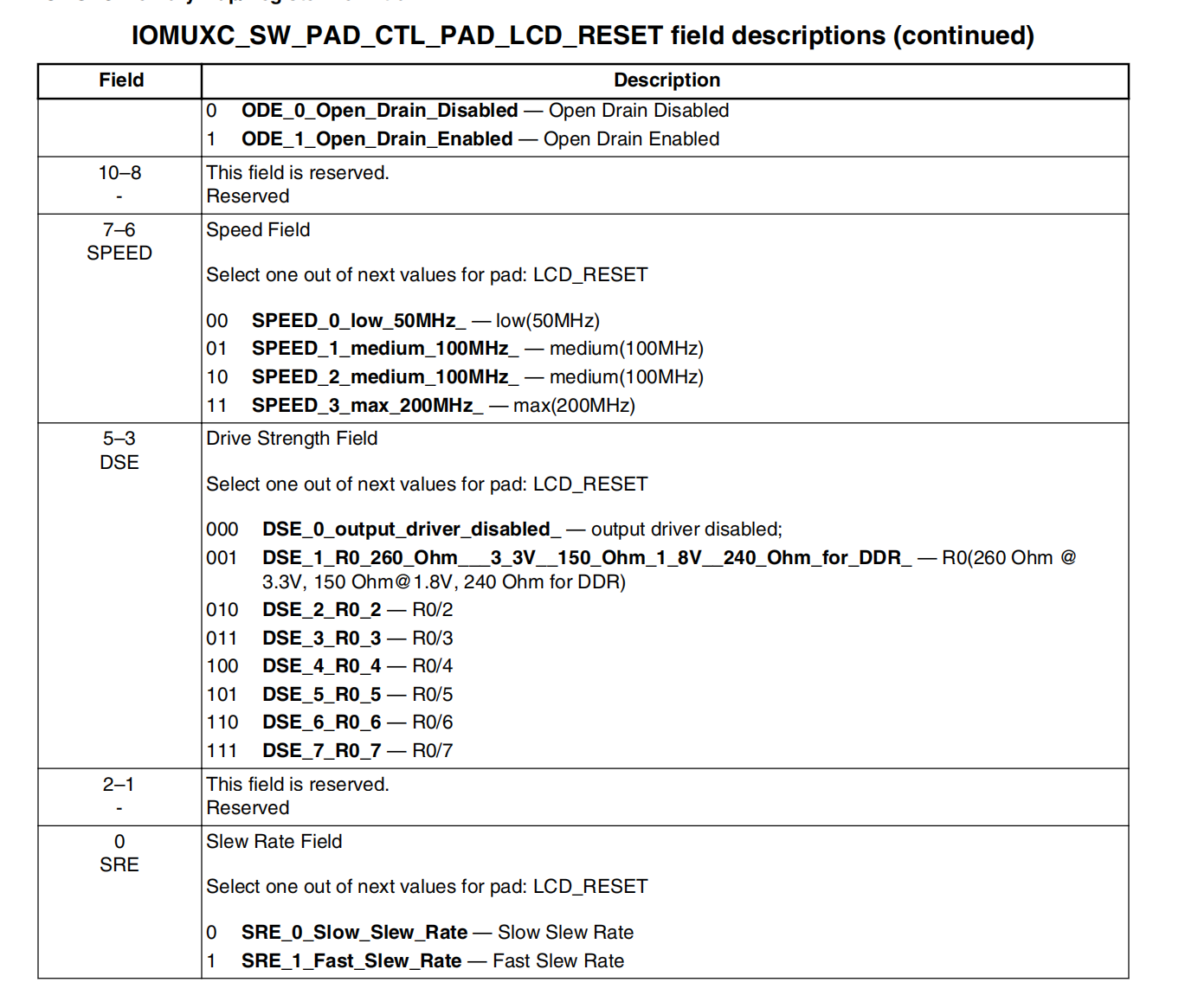

	/*寄存器SW_PAD_GPIO1_IO03设置IO属性
	 *bit 16:0 HYS关闭
	 *bit [15:14]: 00 默认下拉
     *bit [13]: 0 kepper功能
     *bit [12]: 1 pull/keeper使能
     *bit [11]: 0 关闭开漏输出 --- 推挽输出
     *bit [7:6]: 10 速度100Mhz
     *bit [5:3]: 110 R0/6驱动能力
     *bit [0]: 0 低转换率
	 */
	writel(0x10B0, SW_PAD_GPIO1_IO03);

	/* 4、设置GPIO1_IO03为输出功能 */
	val = readl(GPIO1_GDIR);
	val &= ~(1 << 3);	/* 清除以前的设置 */
	val |= (1 << 3);	/* 设置为输出 */
	writel(val, GPIO1_GDIR);

	/* 5、默认关闭LED */
	val = readl(GPIO1_DR);
	val |= (1 << 3);
	writel(val, GPIO1_DR);

	/* 6、注册字符设备驱动 */
	retvalue = register_chrdev(LED_MAJOR, LED_NAME, &led_fops);
	if(retvalue < 0){
		printk("register chrdev failed!\r\n");
		return -EIO;
	}
	return 0;
}


static void __exit led_exit(void) {
	/* 取消映射 */
	iounmap(IMX6U_CCM_CCGR1);
	iounmap(SW_MUX_GPIO1_IO03);
	iounmap(SW_PAD_GPIO1_IO03);
	iounmap(GPIO1_DR);
	iounmap(GPIO1_GDIR);

	/* 注销字符设备驱动 */
	unregister_chrdev(LED_MAJOR, LED_NAME);
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("lulang");

应用程序如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
#define LEDOFF 	0
#define LEDON 	1
#define LEDSTA  3

int main(int argc, char *argv[]) {
	int fd, retvalue;
	char *filename;
	unsigned char databuf[1], state_buf = LEDSTA;

	if(argc != 3) {
		printf("Error Usage!\r\n");
		return -1;
	}

	filename = argv[1];

	/* 打开led驱动 */
	fd = open(filename, O_RDWR);
	if(fd < 0) {
		printf("file %s open failed!\r\n", argv[1]);
		return -1;
	}

	databuf[0] = atoi(argv[2]);	/* 要执行的操作：打开或关闭 */

    retvalue = read(fd, &state_buf, sizeof(state_buf));

	if(retvalue < 0) {
		printf("LED read Failed!\r\n");
		close(fd);
		return -1;
	}

    printf("LED before is %s\n", state_buf == LEDON ? "ON" : "OFF");

	/* 向/dev/led文件写入数据 */
	retvalue = write(fd, databuf, sizeof(databuf));
	if(retvalue < 0){
		printf("LED Control Failed!\r\n");
		close(fd);
		return -1;
	}

	retvalue = close(fd);
	return 0;
}

为操作方便，这里我写了一个同时能编译驱动和应用程序的Makefile脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
KERNELDIR := /home/lunar/workspace/imx6ull/resource/linux_quickstart/
CURRENT_PATH := $(shell pwd)
LUNAR_GCC = arm-linux-gnueabihf-gcc
LUNAR_CFLAGS = -Wall -O
OUTPUT_DIR = ${CURRENT_PATH}/build

obj-m := chardev/led.o

LED_CHARDEV = build/chardev/led_app.c.o

build/%.c.o: %.c
	mkdir -p ${@D}
	${LUNAR_GCC} ${LUNAR_CFLAGS} -o $@ -c $<

bin/chardev_app.bin: ${LED_CHARDEV}
	mkdir -p ${@D}
	${LUNAR_GCC} ${LUNAR_CFLAGS} -o $@ $^

all: kernel_modules \
	bin/chardev_app.bin

kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean
	rm -rf ./bin/*
	rm -rf ./build/*

bash脚本作为简化编译流程的工具：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# ! /bin/bash
nfs_dest="/home/lunar/workspace/nfs_root/rootfs/lib/modules/4.1.15"

if [ "$1" == "clear" ]; then
    echo "clear ..."
    make clean
    echo "rm app in ${nfs_dest}"
    rm -rf ${nfs_dest}/bin/*

    echo "rm driver in ${nfs_dest}"
    rm -f  ${nfs_dest}/*.ko
    exit 0
else
    make all
fi

echo "cp app to ${nfs_dest}"
cp -rf ./bin ${nfs_dest}

echo "cp driver to ${nfs_dest}"
cp -f ./chardev/led.ko ${nfs_dest}

echo "done"

测试：

  1. 使用命令：sudo env PATH=$PATH bash ./build.sh，编译驱动程序和app。（前面一定要接sudo env PATH=$PATH bash，否则会报没有权限的错误！）

  2. 在下位机创建modules目录：/lib/modules/4.1.15/bin。（第一次需要）

  3. 下位机执行depmod命令。（每次有新驱动都需要）

  4. 加载驱动：modprobe led.ko。

  5. 下位机创建设备节点：mknod /dev/led c 200 0。

  6. 下位机控制led灯：./ledApp /dev/led 1。

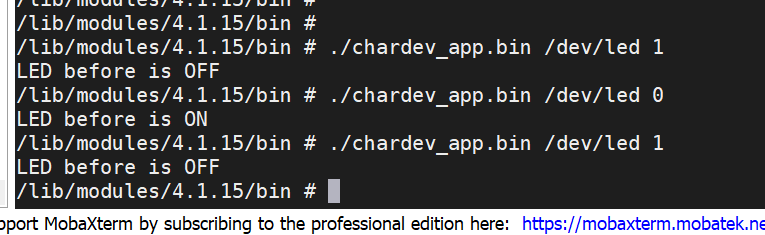

    同时可以看到灯确实会受到app的控制。

这里备忘几条命令：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 可以查看系统当前设备号的分配情况
cat /proc/devices

Character devices:
  1 mem
  4 /dev/vc/0
  4 tty
  5 /dev/tty
  5 /dev/console
  5 /dev/ptmx
...
200 led
...

# 查看系统当前加载的驱动
lsmod
Module                  Size  Used by    Tainted: G
led                     1854  0

# 卸载驱动
rmmod led.ko

在IMX6ULL当中，直接操作GPIO寄存器点亮一个LED主要分6步：

  1. 将寄存器物理地址映射为内核态的虚拟地址。
  2. 使能GPIO（所在总线）的时钟。
  3. 配置GPIO1_IO03复用为GPIO。
  4. 配置GPIO1_IO03本身的属性。
  5. 配置GPIO1_IO03的方向（输入/输出）。
  6. 通过写入GPIO1_IO03的数据寄存器达到控制输出的目的。

linux下驱动开发再直接操作寄存器笔者表示有点HOLD不住了！因为这太原始了。这里使用直接操作寄存器编写驱动的目的是考虑到：到目前为止你对linux驱动是完全一无所知的。后面的小结会慢慢将这段原始的代码变得更优雅。

这里的驱动代码缺点有三个：

  1. 直接操作寄存器。
  2. 一个主设备号将其下的所有次设备号都占用了。
  3. 设备节点需要我们手动创建。

下面两小节会一一解决这两个问题。

pinctrl子系统

对于pinctrl子系统主要工作内容如下：

  1. 获取设备树中 pin 信息。
  2. 根据获取到的 pin 信息来设置 pin 的复用功能。
  3. 根据获取到的 pin 信息来设置 pin 的电气特性，比如上/下拉、速度、驱动能力等。

对于我们使用者来讲，只需要在设备树里面设置好某个 pin 的相关属性即可，其他的初始化工作均由 pinctrl 子系统来完成，pinctrl 子系统源码目录为 drivers/pinctrl。当然pinctrl最终还是会操作寄存器，而pingctrl最底层的驱动，也即操作寄存器的这部分代码芯片厂家一般会提供好。这里体现了linux分层分离的思想。极大减轻了驱动开发人员的负担，开发驱动的专心开发驱动。

在imx6ull.dtsi文件下搜索可以找到iomuxc节点，该节点下面有各种pinctrl的配置，从iomuxc节点的compatible属性可以找到pinctrl的最底层驱动，iomuxc节点部分属性如下：

1
2
3
4
5
6
7
8
9
10
/ { /* 整个芯片 */
	soc {	/* 片上系统 */
		aips1: aips-bus@02000000 {	/* 片上系统的总线 */
			iomuxc: iomuxc@020e0000 {	/* 片上系统的总线的io复用控制寄存器 */
				compatible = "fsl,imx6ul-iomuxc";
				reg = <0x020e0000 0x4000>;
			};
		}
	}
}

可以看到iomuxc的compatible属性值为：”fsl,imx6ul-iomuxc”，暗示着imx6ull芯片厂家所提供的pinctrl的底层驱动当中必定有该字符串——“fsl,imx6ul-iomuxc”。通过搜索该字符串可以定位到pinctrl最底层的驱动。感兴趣的读者可以去研读一下。

gpio子系统

如果 pinctrl 子系统将一个 PIN 复用为 GPIO 的话，那么接下来就要用到 gpio 子系统了。

对于gpio子系统主要工作内容如下：

  1. 设置gpio输入输出状态。设置gpio中断模式（上升沿、下降沿、双边沿触发）。
  2. 控制gpio输入输出。
  3. 读取gpio状态。

同样的，和pinctrl类似，gpio 子系统的主要目的就是方便驱动开发者使用 gpio，驱动开发者在设备树中添加 gpio 相关信息，然后就可以在驱动程序中使用 gpio 子系统提供的 API函数来操作 GPIO。不同点在于用户是需要操作gpio的，所以gpio子系统提供了供用户使用的统一接口，而pinctrl是针对一个gpio做配置，一旦配置完毕，无需再修改，所以只要你配置好设备树，整个初始化过程都是自动的，无需用户干什么。两者底层最终肯定是操作寄存器的，而且最底层操作寄存器的驱动代码完全由厂家提供好了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/ { /* 整个芯片 */
	soc { /* 片上系统 */
		aips1: aips-bus@02000000 { /* 片上系统的总线 */
			gpio1: gpio@0209c000 { /* 片上系统的总线上的gpio1的寄存器 */
				compatible = "fsl,imx6ul-gpio", "fsl,imx35-gpio";
				reg = <0x0209c000 0x4000>;
				interrupts = <GIC_SPI 66 IRQ_TYPE_LEVEL_HIGH>,
					     <GIC_SPI 67 IRQ_TYPE_LEVEL_HIGH>;
				gpio-controller;
				#gpio-cells = <2>;
				interrupt-controller;
				#interrupt-cells = <2>;
			};
		}
	}
}

&tsc {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_tsc>;
	xnur-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;	/* 对gpio1的引用 */
	measure-delay-time = <0xffff>;
	pre-charge-time = <0xfff>;
	status = "okay";
};

对于上面的配置，重点关注一下gpio1节点下的#gpio-cells属性，#name-cells的命名方式和设备树当中的#address-cells和#size-cells 属性很类似。不同的是：#address-cells和#size-cells作用于定义节点的子节点，描述子节点reg属性的格式。而#gpio-cells属性，就我目前所知，它定义了引用了gpio1后描述gpio的格式。比如上面代码片段当中，gpio1定义#gpio-cells为2，在tsc这个设备节点当中引用了gpio1，那么在&gpio1之后需要两个元素来组成一个cell。

如果你前面了解过#address-cells，那么肯定会有疑问：为什么#gpio-cells被定义成2，在tsc引用的时候不是填了3个元素吗？

实际上#gpio-cells描述的数值是从第二个元素开始算起的。#gpio-cells = <2> 的意思是，这个 GPIO 控制器（gpio1）需要两个单元来描述每个 GPIO 引脚。通常这两个单元分别代表：

第一个单元：GPIO 引脚的编号（通常是一个整数值，表示 GPIO 引脚的具体编号）。

第二个单元：GPIO 的属性，通常是一个标志，表示 GPIO 的电平状态、触发类型等，像是 GPIO_ACTIVE_LOW 或 GPIO_ACTIVE_HIGH，以及是否启用中断等。

在 cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW> 中：

  • &gpio1 是一个指向 gpio1 节点的引用。
  • 19 是 GPIO 引脚的编号。
  • GPIO_ACTIVE_LOW 表示该引脚的电平为低电平有效。

这三个元素看起来像是三个单元，但实际上是将两个单元（引脚编号和电平状态）传递给了 gpio1 节点中的 GPIO 控制器。

字符设备驱动最终版本

首先添加pinctrl节点。先熟悉一下IMX6ULL本身自带的dts是如何配置pnctrl的，挑了一个最简单的pinctrl节点，它的配置参考如下这段代码：

1
2
3
4
5
6
7
8
9
10
11
12
&iomuxc {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_hog_1>;
	imx6ul-evk {
		/* ... */
		pinctrl_wdog: wdoggrp {
			fsl,pins = <
				MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY    0x30b0
			>;
		};
	}
}

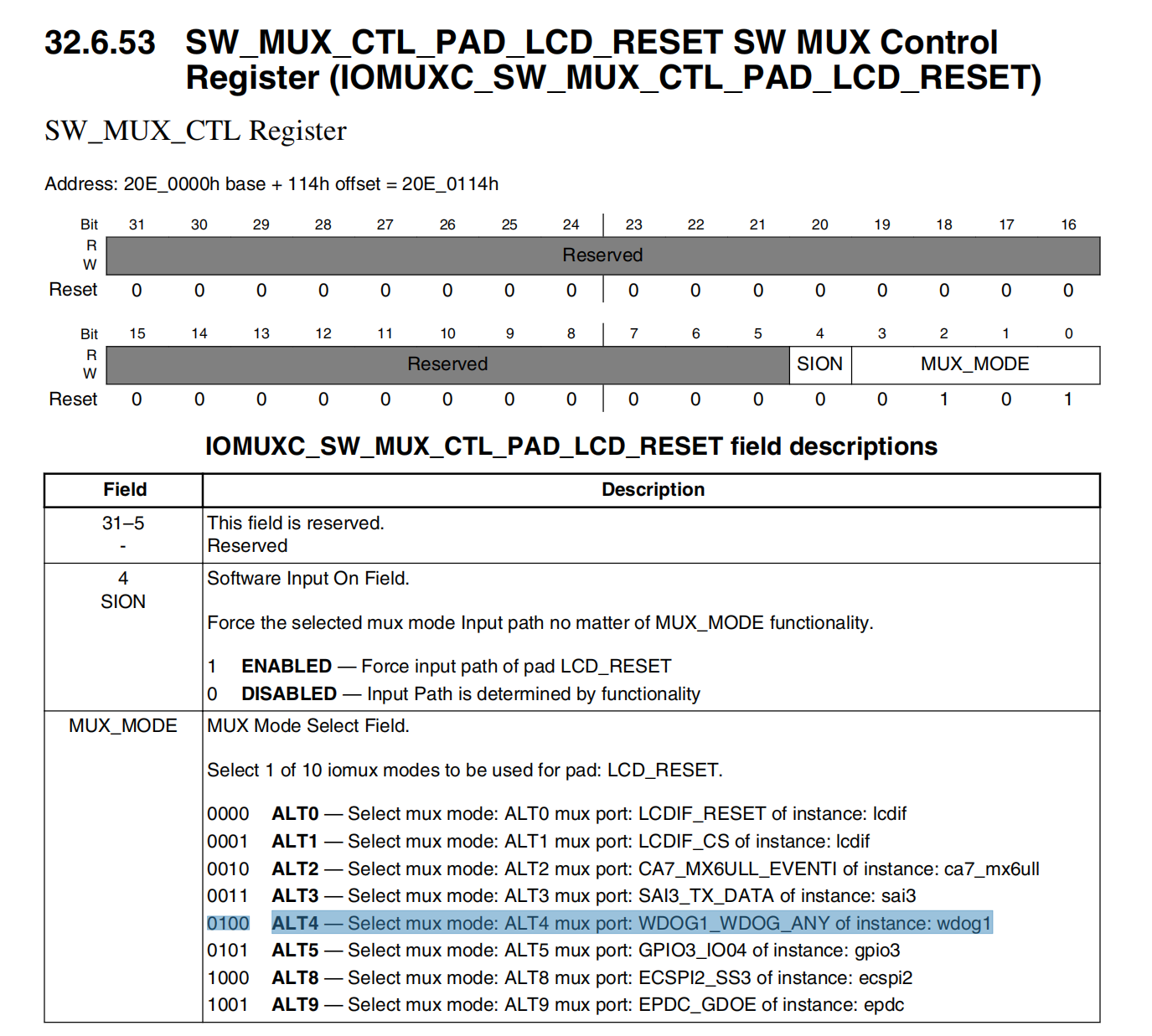

重点观察一下wdoggrp节点的配置，从整体上看，可以了解到：

  1. &iomuxc代表这一大段内容会被追加到iomuxc节点。iomuxc节点定义在imx6ull.dti头文件。头文件当中定义的iomuxc节点的内容很少，可以参考上面pinctrl小结所贴出来的代码。

  2. wdoggrp节点标签为：pinctrl_wdog，以pinctrl作为前缀，节点名为：wdoggrp。

  3. wdoggrp属性只有一个：fsl,pins，它的值比较关键，当设备树当中有某一处以形如：

    1
    2
    3
    4
    5
    &wdog1 {
    	pinctrl-names = "default";
    	pinctrl-0 = <&pinctrl_wdog>;
    	fsl,wdog_b;
    };

    方式引用了wdoggrp节点，pinctrl子系统就会根据wdoggrp节点的fsl,pins属性值来初始化复用/电气属性控制寄存器。从上面pinctrl_wdog的配置可以了解到它的值为：MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY 0x30b0，那么这代表什么含义呢？这就需要找到MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY的定义在哪儿。一路从头文件往上找：imx6ull.dtsi -> imx6ull-pinfunc.h -> imx6ul-pinfunc.h

    从imx6ul-pinfunc.h头文件的开头我们可以了解到宏定义有5个单元，每个单元的含义如下：

    1
    2
    3
    4
    /*
    * The pin function ID is a tuple of
    * <mux_reg conf_reg input_reg mux_mode input_val>
    */

    | mux_reg | conf_reg | input_reg | mux_mode | input_val |
    | :-: | :-: | :-: | :-: | :-: |
    | 复用寄存器（偏移）地址（引脚复用为什么功能？）| 引脚电器属性配置寄存器（偏移）地址（上拉/下拉，阻抗多大？推挽开漏输出？） | 暂时还没能去了解:-( | mux_reg的值 | input_reg寄存器的值 |

    比如MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY宏定义展开后如下：

    1
    #define MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY                       0x0114 0x03A0 0x0000 0x4 0x0
    1. mux_reg = 0x0114：通过查阅芯片手册得知该值为IOMUXC_SW_MUX_CTL_PAD_LCD_RESET寄存器地址，该寄存器可选功能如下：

    选中部分对应mux_mode = 0x4。

    1. conf_reg = 0x03A0：对应IOMUXC_SW_PAD_CTL_PAD_LCD_RESET寄存器地址，该寄存器设置引脚电器属性，参考如下表（截取部分配置）：

    1. input_reg = 0x0000：可以看到wdoggrp节点将其设置为零，我们可以大胆猜测0x0000是无意义值，类比于nullptr。所以在pnctrl初始化wdoggrp时，并没使用input_reg。并且input_val = 0x0。

    细心的读者一定会发现：MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY宏定义展开后并没有发现conf_reg（引脚电器属性）寄存器对应的值。它的值其实交由用户去定义，在wdoggrp节点当中，fsl,pins属性值最后一个数值0x30b0定义了conf_reg寄存器的值。

了解完了pinctrl_wdog: wdoggrp节点的来龙去脉，我们可以试着手动添加一个led灯的pnctrl，并通过gpio子系统来点亮led灯。具体步骤如下：

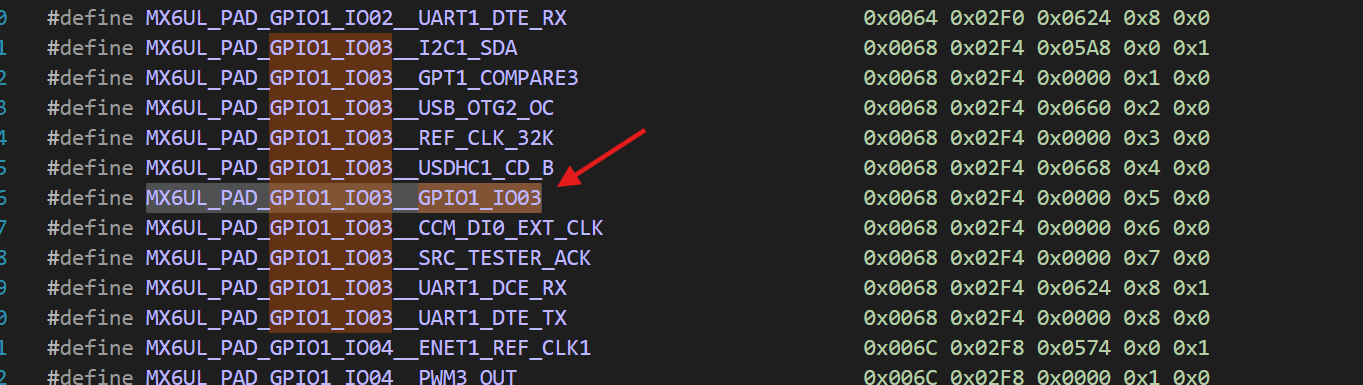

  1. 添加pinctrl节点，通过文章开头的led原理图得知，我们需要在imx6ul-pinfunc.h找到GPIO1_IO03相关的宏定义，将其复用为GPIO1_IO03，然后修改设备树，在系统移植时创建的.dts文件下的&iomuxc节点后面追加一条pinctrl配置：

    1
    2
    3
    4
    5
    6
    7
    &iomuxc {
    	pinctrl_led: ledgrp {
    		fsl,pins = <
    			MX6UL_PAD_GPIO1_IO03__GPIO1_IO03    0x10b0
    		>;
    	};
    };

    经查表得知将GPIO配置成推挽输出。其他电气属性位读者可自行查阅芯片手册进行验证。

  2. 在根节点下添加设备节点，所谓添加设备节点，其实就是配置设备所需的gpio编号并引用一下相应gpio的pinctrl，确保pinctrl子系统将gpio的复用/电气属性寄存器正确初始化。配置如下：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    /{
    	led_dev {
    		compatible = "company,imx6ull-led";
    		pinctrl-names = "default";
    		pinctrl-0 = <&pinctrl_led>;
    		led-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;
    		status = "okay";
    	};
    }

    正常情况下，我们需要一个gpio口控制灯，我们认为灯打开就是active状态。对于一个程序员来说，我们可以封装一个函数，写1就是打开灯，写0就是关灯。但是对于硬件来说，变化的是gpio口的电平状态。如果gpio输出高电平灯亮，那么这就是高有效。如果硬件设计是gpio输出低电平灯亮，那么就是低有效。对于一个软件工程师来说，我们的期望是写1就是亮灯，写0就是关灯。GPIO_ACTIVE_LOW的意思就是物理硬件在低电平是有效的，当应用程序通过gpio_set_value接口写逻辑1时，实际上对应物理的0。（好像并非如此，经过测试，GPIO_ACTIVE_LOW和GPIO_ACTIVE_HIGH测试结果都一样，gpio_set_value写0才是开、写1才是关。需要进一步探究）

  3. 检查设备树当中有没有其他设备占用了GPIO1_IO03，如果有，需要将设备屏蔽。

接下来就是led点灯驱动程序的最终版，其应用程序同上：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
#define CHARLED_CNT			1	/* 设备号个数 */
#define LED_MAJOR		200		/* 主设备号 */
#define LED_NAME		"led_device_tree" 	/* 设备名字 */

#define LEDOFF 	0				/* 关灯 */
#define LEDON 	1				/* 开灯 */
#define LEDSTA  3               /* 获取开关灯状态 */

/* newchrled设备结构体 */
struct chrled_dev{
	dev_t devid;			/* 设备号 	 */
	struct cdev cdev;		/* cdev 	*/
	struct class *class;		/* 类 		*/
	struct device *device;	/* 设备 	 */
	int major;				/* 主设备号	  */
	int minor;				/* 次设备号   */
	struct device_node	*nd; /* 设备节点 */
	int led_gpio;			/* led所使用的GPIO编号		*/
};

struct chrled_dev chrled;	/* led设备 */

static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
	int retvalue;
	unsigned char databuf[1];

    retvalue = (gpio_get_value(chrled.led_gpio) == 0) ? LEDON : LEDOFF;
    if (retvalue < 0) {
        retvalue = -EIO;
        goto error;
    }
    databuf[0] = retvalue;
	retvalue = copy_to_user(buf, databuf, cnt);

error:
	return retvalue;
}

static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
	int retvalue;
	unsigned char databuf[1];
	unsigned char ledstat;

	retvalue = copy_from_user(databuf, buf, cnt);
	if(retvalue < 0) {
		printk("kernel write failed!\r\n");
		return -EFAULT;
	}

	ledstat = databuf[0];						/* 获取状态值 */

	if(ledstat == LEDON) {
        gpio_set_value(chrled.led_gpio, 0);		/* 打开LED灯 */
	} else if(ledstat == LEDOFF) {
        gpio_set_value(chrled.led_gpio, 1);		/* 关闭LED灯 */
	}
	return 0;
}


static struct file_operations led_fops = {
	.owner = THIS_MODULE,
	.read = led_read,
	.write = led_write,
};


static int __init led_init(void)
{
    int ret = 0;
	/* 根据设备树配置，申请GPIO */
	/* 1、获取设备节点：gpioled */
	chrled.nd = of_find_node_by_path("/led_dev");
	if(chrled.nd == NULL) {
		printk("gpioled node not find!\r\n");
		return -EINVAL;
	} else {
		printk("gpioled node find!\r\n");
	}

	/* 2、 获取设备树中的gpio属性，得到LED所使用的LED编号 */
	chrled.led_gpio = of_get_named_gpio(chrled.nd, "led-gpio", 0);
	if(chrled.led_gpio < 0) {
		printk("can't get led-gpio");
		return -EINVAL;
	}
	printk("led-gpio num = %d\r\n", chrled.led_gpio);

    /* 3、申请gpio，避免多个驱动同时操作一个gpio口的情况发生 */
	ret = gpio_request(chrled.led_gpio, "led_gpio");
	if (ret) {
		pr_err("could not request power off GPIO\n");
		return -EINVAL;
	}
	/* 4、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */
	ret = gpio_direction_output(chrled.led_gpio, 1);
	if(ret < 0) {
		printk("can't set gpio!\r\n");
	}

	/* 注册字符设备驱动 */
	/* 1、创建设备号 */
	if (chrled.major) {							/*  定义了设备号 */
		chrled.devid = MKDEV(chrled.major, 0);
		register_chrdev_region(chrled.devid, CHARLED_CNT, LED_NAME);
	} else {									/* 没有定义设备号 */
		alloc_chrdev_region(&chrled.devid, 0, CHARLED_CNT, LED_NAME);	/* 申请设备号 */
		chrled.major = MAJOR(chrled.devid);		/* 获取分配好的主设备号 */
		chrled.minor = MINOR(chrled.devid);		/* 获取分配好的次设备号 */
	}
	printk("newcheled major=%d,minor=%d\r\n",chrled.major, chrled.minor);

	/* 2、初始化cdev */
	chrled.cdev.owner = THIS_MODULE;
	cdev_init(&chrled.cdev, &led_fops);

	/* 3、添加一个cdev */
	cdev_add(&chrled.cdev, chrled.devid, CHARLED_CNT);

	/* 4、创建类 */
	chrled.class = class_create(THIS_MODULE, LED_NAME);
	if (IS_ERR(chrled.class)) {
		return PTR_ERR(chrled.class);
	}

	/* 5、创建设备 */
	chrled.device = device_create(chrled.class, NULL, chrled.devid, NULL, LED_NAME);
	if (IS_ERR(chrled.device)) {
		return PTR_ERR(chrled.device);
	}

	return 0;
}

static void __exit led_exit(void)
{
    gpio_set_value(chrled.led_gpio, 1);
    gpio_free(chrled.led_gpio);

	device_destroy(chrled.class, chrled.devid);

	class_destroy(chrled.class);

	/* 注销字符设备驱动 */
	cdev_del(&chrled.cdev);								/*  删除cdev */
	unregister_chrdev_region(chrled.devid, CHARLED_CNT); /* 注销设备号 */
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("lulang");

设备注册流程如下：

  1. （在设备树当中）查找设备节点。
  2. （根据设备节点）获取gpio编号。
  3. 申请gpio。
  4. （如果未指定的话）动态分配设备号。
  5. 初始化cdev。
  6. 添加一个cdev
  7. 创建类。
  8. 创建设备。（此处会自动在dev目录下创建一个设备文件。

注销过程依照注册过程逆序注销。实验表明，如果在输出模式下读取gpio的状态，led_read函数当中gpio_get_value函数返回值是恒为零的。

本章完结
